能準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數
參考標準：GB 1984-2014，DL/T 846.3-2017
- 適用于國內外所有型號的SF6開關、GIS組合電器、真空開關、油開關
- 內部抗干擾電路可滿足800kV變電站內可靠使用
- 同時可測12路金屬觸頭斷口、6路合閘電阻、3路石墨觸頭測試、3路雙端接地
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們
隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。儀器為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。
產品別稱：高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關機械特性測試儀、開關參數測試儀、高壓開關動特性測試儀
產品參數
技術參數
| 時間測量 | 12路固有分閘（合閘）時間 | |
| 分閘（合閘）相內不同期 | ||
| 分閘（合閘）相間不同期 | ||
| 合閘（分閘）彈跳時間（彈跳次數） | ||
| 不同期測試范圍：1ms～99ms，分辨率：0.01ms | ||
| 內觸發測試范圍：1ms～999ms，分辨率：0.01ms | ||
| 1000ms～9999ms,分辨率：0.1ms, 10000ms～200000ms分辨率：1ms | ||
| 外觸發測試范圍：0.01ms～200s | ||
| 在1000ms以內準確率：0.05%±0.1ms | ||
| 速度測量 | 剛分（剛合）速度 | |
| 指定時間段（行程段或角度段）平均速度 | ||
| 測速范圍 | 0.1mm傳感器 0.01～20.00m/s | |
| 345°角度傳感器 0.01～20.00m/s | ||
| 激光傳感器0.01～15.00m/s | ||
| 行程測量 | 3.動觸頭行程（行程）（3路行程測量選配） | |
| 接觸行程（開距） | ||
| 超行程 | ||
| 過沖行程或反彈行程 | ||
| 測量范圍 | 直線傳感器：50mm，測量范圍：0-50mm，分辨率:0.1mm | |
| 旋轉傳感器：345°，測量范圍：0-1000mm，分辨率：0.08° | ||
| 此傳感器有15度的無效區，安裝時在儀器可看到傳感器有效區域，數值顯示在160-200度左右為佳。 | ||
| 加速度傳感器測量范圍：0-300mm，分辨率：0.1mm | ||
| 線圈電流 | 最大電流20A,分辨率：0.01A | |
| 線圈電阻測量范圍 | 0～2000Ω,分辨率：0.01Ω | |
| 儀器電源 | AC220V ± 10%；50Hz ± 10% | |
| 直流電源輸出 | DC6～270V連續可調，DC24V≤15A（短時），DC220V≤ 20A(短時) | |
| 外觸發觸發電壓 | 10.AC/DC10-300V，電流≤120A | |
| 隔離開關測量范圍 | ⑴、電壓輸出：DC6～270V（可調） | |
| ⑵、電源輸出時間：0.01-20秒（可設置） | ||
| ⑶、斷口信號最大采集時間為200秒 | ||
| ⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數 | ||
| 主機體積 | 400×263×175mm | |
| 使用環境 | -20℃~+50℃ | |
| 相對濕度 | ≤90% | |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
產品特征
- 1、8.4寸進口高亮彩色大屏，在太陽光下清晰可見，嵌入式操作系統，windows操作界面，界面直觀，觸摸屏，便于現場操作人員使用
- 2、高速熱敏打印機，方便現場打印測試數據
- 3、機內集成式操作電源，無須現場二次電源，現場使用方便快捷。可提供DC20～265V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值，并可做斷路器的低電壓動作試驗
- 4、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷
- 5、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關
- 6、開關動作一次，得到所有數據及圖形
- 7、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔
- 8、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存
- 9、同時可測12路金屬觸頭斷口、6路合閘電阻、3路石墨觸頭測試、3路雙端接地
- 10、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析
- 11、內部抗干擾電路可滿足800kV變電站內可靠使用
產品視頻
產品圖集

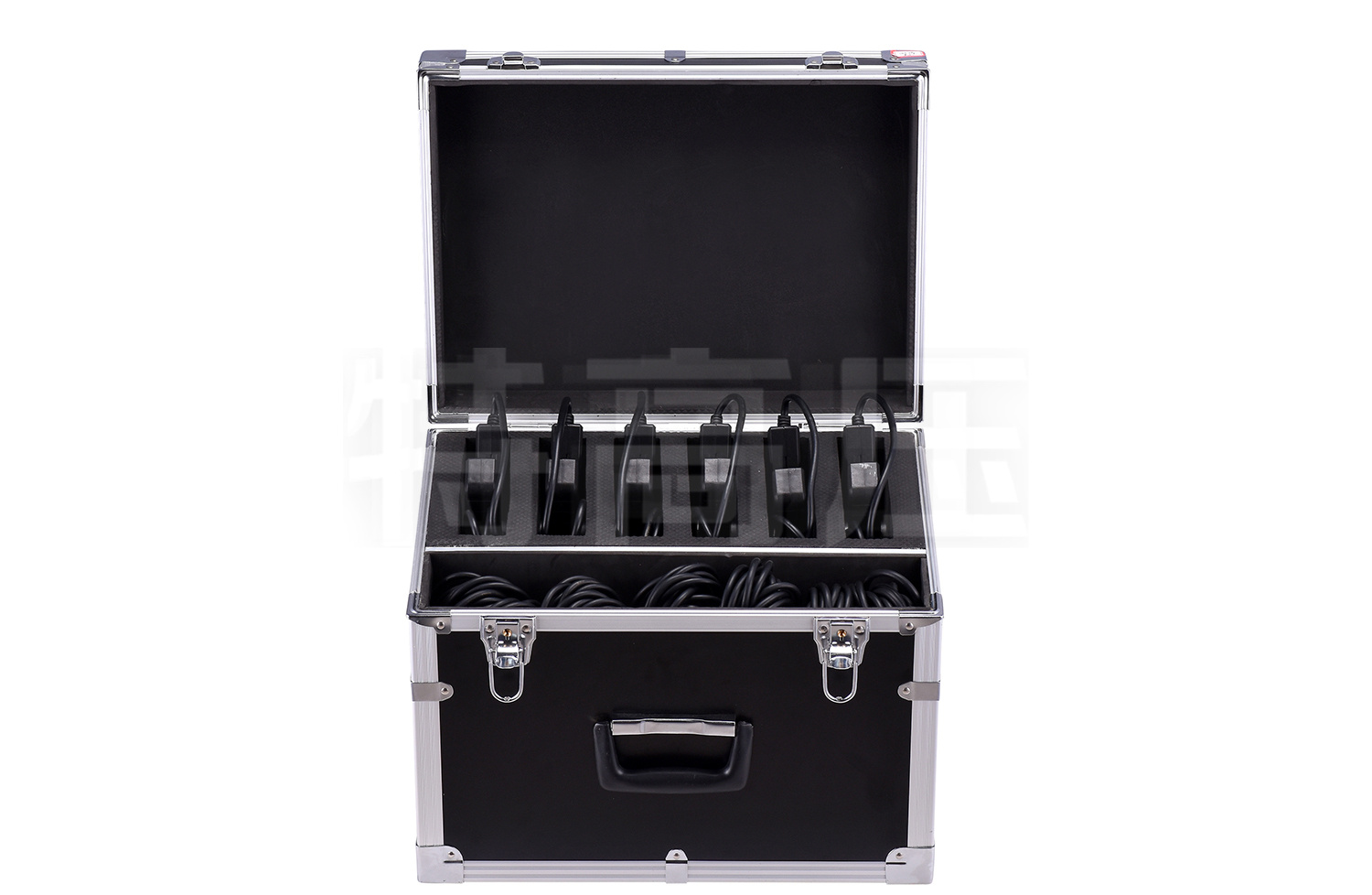

產品附件圖
