適用于電力部門現場試驗高壓發生專用配套設備
參考標準：DL/T848.1-2019、DL/T596-2021、GB11032-2020、GB/T 16927.1-2011、DL/T474.2-2018、GB50150-2016
- 具有輸出功率大、體積小的特點
- 有可靠的過壓、過流及零位合閘保護功能
- 適用于電力部門、工礦、冶金、鋼鐵等
注：關于產品購買、技術維護等服務，歡迎致電!
產品簡介
產品參數
產品特征
產品視頻
產品圖集
資質證書
聯系我們
直流高壓發生器采用了中頻倍壓電路，應用了最新的PWM中頻脈寬調制技術，閉環調整，采用了電壓大反饋，使電壓穩定度大幅度提高。使用性能卓越的大功率IGBT器件及驅動技術，并根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。使直流高壓發生器實現了高品質、便攜式，并能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓切換功能。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄漏電流試驗。
產品別稱：直流高壓發生器、直高發、高壓發生器、中頻直流高壓發生器、便攜式直流高壓發生器、zgf直流高壓發生器、工頻高壓發生器、高壓發生器直流高壓發生器
適用范圍
- 1、閥式避雷器的電導電流試驗。
- 2、電力變壓器的直流耐壓試驗及泄漏電流測量。
- 3、高壓電纜（35～500kV及以下）的直流耐壓試驗及泄漏電流測量。
- 4、氧化鋅避雷器的U1mA直流參考電壓試驗和0.75U1mA下的泄漏電流試驗。
產品參數
技術參數
工作環境溫度：-15℃～+50℃相對濕度：室溫為25℃時不大于90%（無凝露）海拔高度：2000米以下結構特點電氣絕緣倍壓筒空氣絕緣、無泄漏之慮過壓保護采用數字撥碼開關，一目了然便攜式機箱，現場更方便| 規格參數 | 200/2 | 200/3 | 200/5 | 300/2 | 300/3 | 300/5 | 400/2 | 400/3 | 400/5 |
| 輸出電壓（kV） | 200 | 200 | 200 | 300 | 300 | 300 | 400 | 400 | 400 |
| 輸出電流（mA） | 2 | 3 | 5 | 2 | 3 | 5 | 2 | 3 | 5 |
| 充電電流（mA） | 2.4 | 3.6 | 6 | 2.4 | 3.6 | 6 | 2.4 | 3.6 | 6 |
| 輸出功率（W） | 400 | 600 | 1000 | 600 | 900 | 1500 | 800 | 1200 | 2000 |
| 控制箱質量 | 9.5 | 9.5 | 9.5 | 10.5 | 10.5 | 10.5 | 10.8 | 10.8 | 10.8 |
| 倍壓筒質量 | 22.5 | 22.5 | 22.5 | 24 | 24 | 24 | 33.5 | 33.5 | 33.5 |
| 倍壓筒高度 | Φ 120 *970 |
Φ 120 *970 |
Φ 120 *970 |
Φ 120 *1200 |
Φ 120 *1200 |
Φ 120 *1200 |
Φ 140 *1600 |
Φ 140 *1600 |
Φ 140 *1600 |
| 紋波系數 | ≤1.0% | ≤2.0% | |||||||
| 電壓測量誤差 | 1.0%±2個字 | ||||||||
| 電流測量誤差 | 1.0%±2個字 | ||||||||
| 過壓整定誤差 | ≤1% | ||||||||
| 0.75切換誤差 | ≤1% | ||||||||
| 電壓穩定度 | 電源電壓變化±10%時≤0.5% | ||||||||
| 電源 | 單相交流50Hz 220V±10% | ||||||||
| 工作方式 | 間斷使用：額定負載30分鐘 | ||||||||
| 1.1倍額定電壓使用：10分鐘 | |||||||||
| 工作環境 | 溫度：-15℃～+50℃ | ||||||||
| 相對濕度：室溫為25℃時不大于90%（無凝露） | |||||||||
| 海拔高度：2000米以下 | |||||||||
| 結構特點 | 電氣絕緣倍壓筒 | ||||||||
| 空氣絕緣、無泄漏之慮 | |||||||||
| 過壓保護采用數字撥碼開關，一目了然 | |||||||||
| 便攜式機箱，現場更方便 | |||||||||
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-016-1896
選型參考
選型參考 – 氧化鋅避雷器直流參考電壓和泄漏電流試驗
| 避雷器額定電壓 kV | 10 | 35 | 66 | 110 | 220 |
| 直流參考電壓 kV | 28 | 90 | 135 | 168 | 314 |
| 設備選型 kV / mA | ZGF - 60 / 2 | ZGF - 120 / 2 | ZGF - 200 / 2 | ZGF - 200 / 2 | ZGF - 400 / 3 |
選型參考 – 根據變電站電壓等級選擇
| 變電站電壓等級 kV | 10 | 35 | 66 | 110 | 220 | 330 |
| 最高試驗電壓 kV | 47 | 105 | 135 | 192 | 305 | 大于400 |
| 設備選型 kV / mA | ZGF - 60 / 2 | ZGF - 120 / 2 | ZGF - 200 / 2 | ZGF - 200 / 2 | ZGF - 400 / 3 | ZGF - 800 / 10 |
選型參考 – 根據承修承試資質級別選擇
| 承修承試級別 | 5 級 | 4 級 | 3 級 | 2 級 | 1 級 |
| 最高試驗電壓 kV | 28 | 90 | 168 | 305 | 大于400 |
| 設備選型 kV / mA | ZGF - 60 / 2 | ZGF - 120 / 2 | ZGF - 200 / 2 | ZGF - 400 / 3 | ZGF - 800 / 10 |
選型參考 – 紙絕緣電纜直流耐壓和泄漏電流試驗試驗
| 電纜額定電壓 Uo / U kV | 3.6 / 6 | 6 / 6 | 6 / 10 | 8.7 / 10 | 21 / 35 | 26 / 35 |
| 直流試驗電壓 kV | 17 | 30 | 40 | 47 | 105 | 130 |
| 設備選型 kV / mA | ZGF - 60 / 2 | ZGF - 60 / 2 | ZGF - 60 / 2 | ZGF - 60 / 2 | ZGF - 120 / 3 | ZGF - 200 / 5 |
選型參考 – 橡塑絕緣電纜直流耐壓和泄漏電流試驗試驗
| 電纜額定電壓 Uo / U kV | 6 / 10 | 8.7 / 10 | 21 / 35 | 26 / 35 | 48 / 66 | 64 / 110 | 127 / 220 |
| 直流試驗電壓 kV | 26 | 37 | 63 | 78 | 144 | 192 | 305 |
| 設備選型 kV / mA | ZGF - 60 / 2 | ZGF - 60 / 2 | ZGF - 120 / 5 | ZGF - 120 / 5 | ZGF - 200 / 5 | ZGF - 200 / 10 | ZGF - 400 / 5 |
選型參考 – 自容式充油電纜主絕緣直流耐壓和泄漏電流試驗試驗
| 電纜額定電壓 Uo / U kV | 48 / 66 | 64 / 110 | 127 / 220 | 190 / 330 | 290 / 500 |
| 直流試驗電壓 kV | 175 | 275 | 475 | 585 | 775 |
| 設備選型 kV / mA | ZGF - 200 / 3 | ZGF - 300 / 3 | ZGF - 500 / 5 | ZGF - 600 / 5 | ZGF - 800 / 10 |
產品特征
- 1、精度高、測量準確。控制箱上電壓表直接顯示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。
- 2、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口多圈電位器，升壓過程平穩，調節精度高。
- 3、負極性輸出、零位啟動、連續可調、有過電壓、過電流、接地保護等各種保護功能。自動保護電路功能強，保護完善可靠，操作安全。
- 4、采用最先進技術、工藝制造，率先應用中頻倍壓電路，采用最新的PWM中頻脈寬調制技術和大功率IGBT器件，輸出高壓穩定度更高，紋波系數更小。
- 5、高精度0.75UDC1mA功能，為做氧化鋅避雷器測量帶來極大的方便。
- 6、過電壓整定采用了數字撥碼開關，能將整定電壓值直觀顯示，顯示數值單位為kV，一目了然。
- 7、故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，可快速完全關斷直流主回路，從而最大的保護儀器不受損傷。
- 8、倍壓筒采用新型材料，輕巧、堅固。底部設有四只內藏式支撐腳，使用時，拉開內藏式支撐腳可增加倍壓筒的穩定性。外表涂特種絕緣材料，電氣性能好，防潮能力強。
- 9、機箱采用工程塑料機箱，體積小，重量更輕、更美觀、更可靠、操作簡單、功能齊全，便于野外使用。
產品視頻

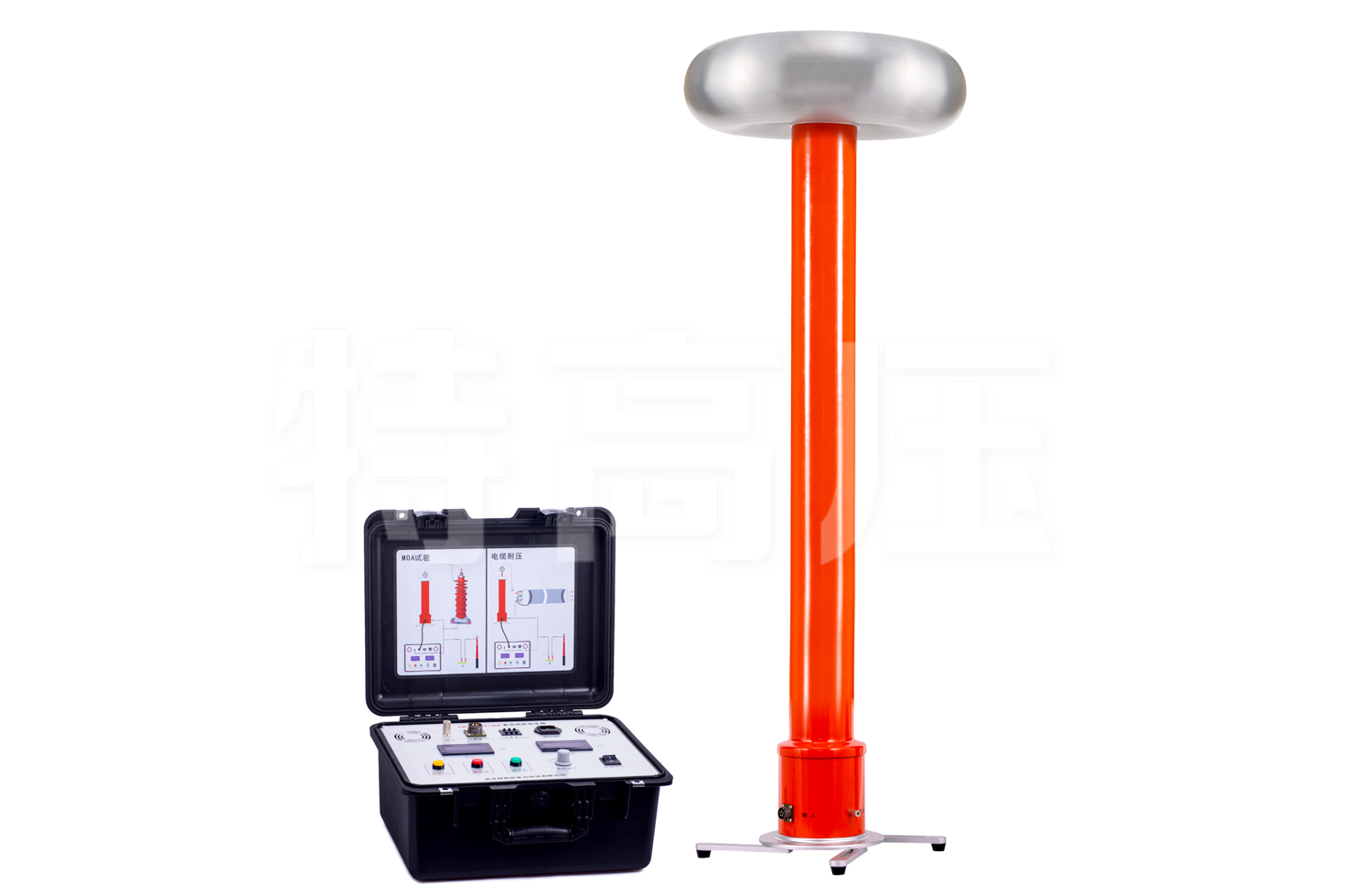

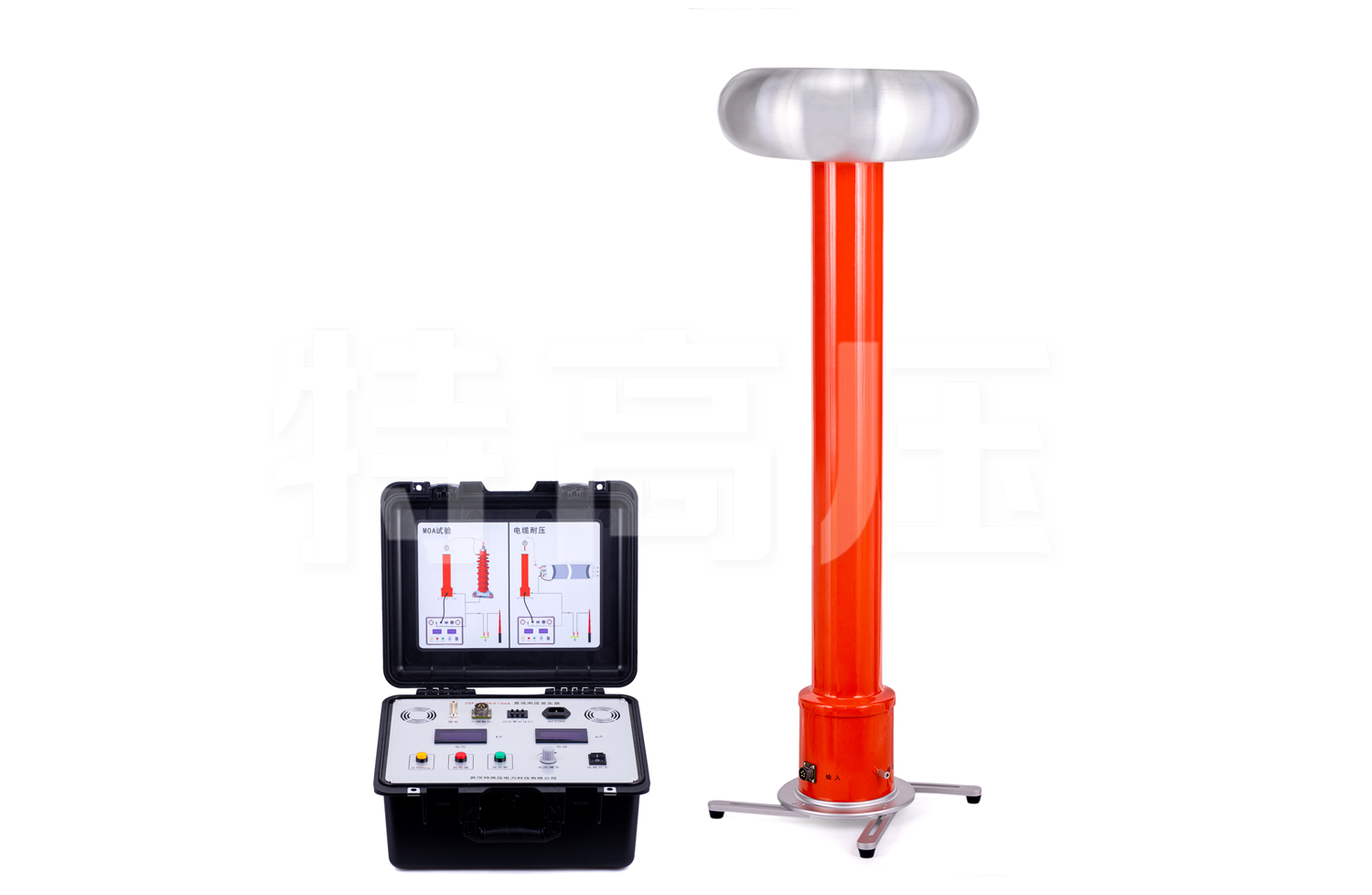

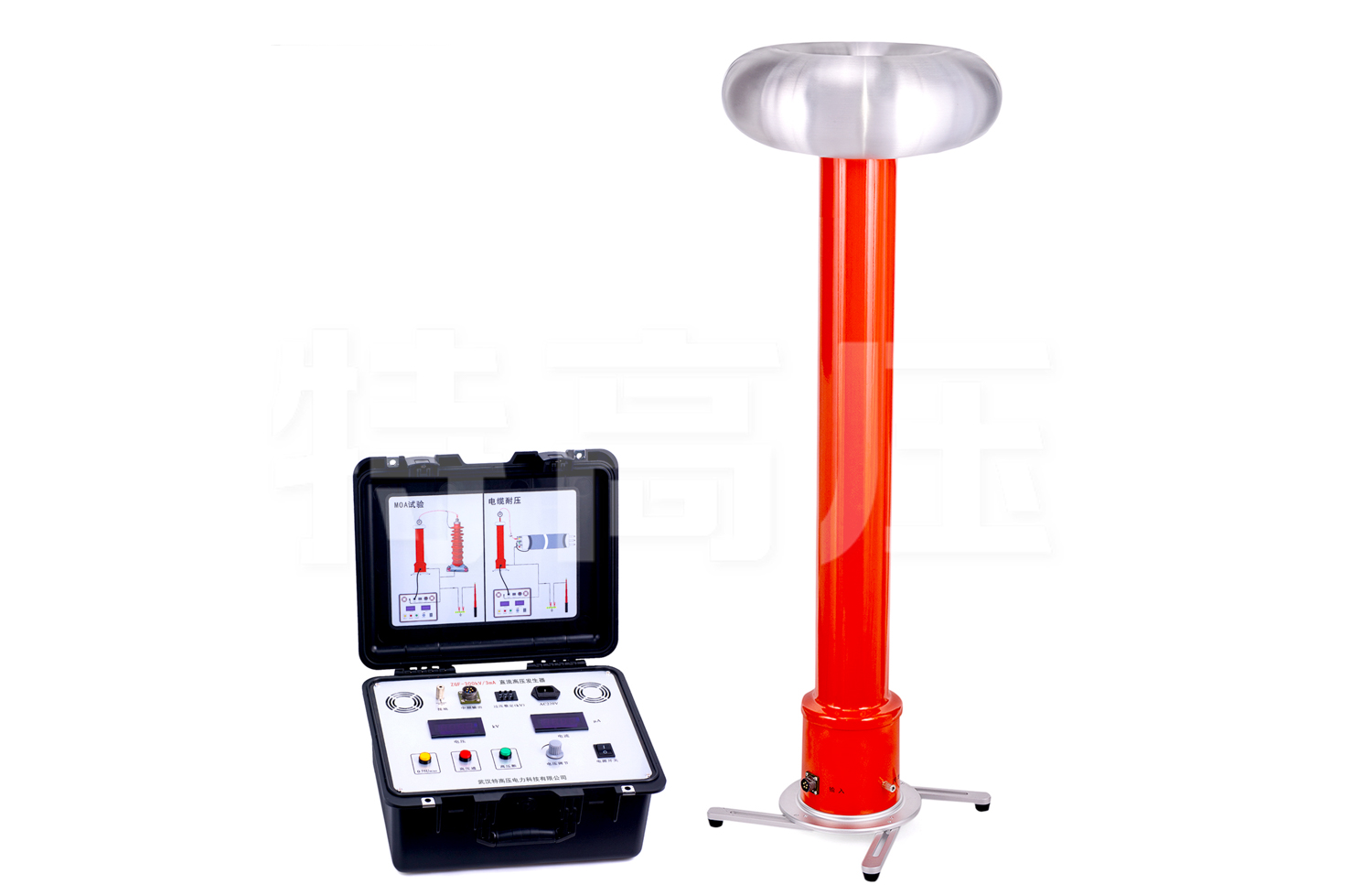

產品圖集
產品細節圖
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2016質量管理體系要求、GB/T24001-2016環境管理體系要求、GB/T45001-2020職業健康安全管理體系要求。
